做一个甲醛检测仪

于由editor发布

去年碰到一个测甲醛的需求，正好对开发板也比较感兴趣，偶然了解了arduino以后，兴趣就从原来的树莓派转移到了开发板，于是就用arduino写了个检测套件做为入门。

因为需要联网上传数据，最终用arduino + esp8266 + 甲醛传感器把项目做了出来。但随着对esp8266的了解，发现完全可以拿掉arduino，直接用esp8266作为MCU进行数据处理和传输，而不是仅仅作为一个网络透传工具来使用，所以趁着前两天有点时间，把这个项目用esp8266重新做了一遍。

两个版本的结构对比：

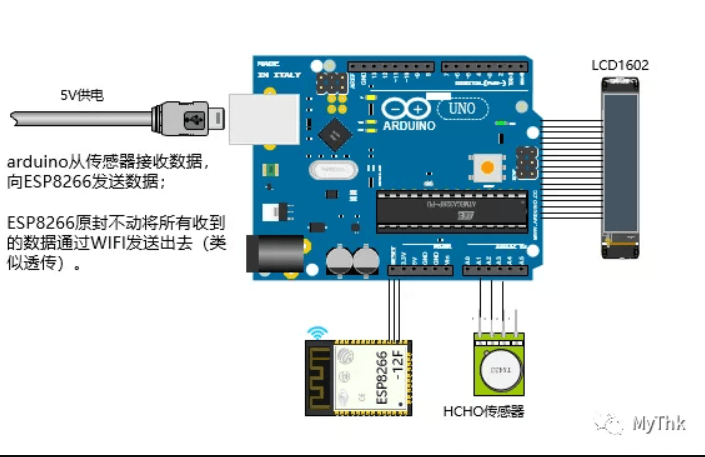

arduino主控版本，通过5V usb供电，arduino作为核心，从传感器接收数据（被动模式，只需要接收 ，所以只需要传感器tx连接arduino的rx，另一条线不需要），向esp8266发送数据（只需要发送无需接收，所以esp8266的rx连接arduino的tx，另一条线不需要连接），同时显示实时数据到液晶屏上。这种连接方式可以将开发板的串口同时连接传感器和wifi模块，节省宝贵的串口资源（软串口可以随意定义，但是同时只有一对能正常监听）。

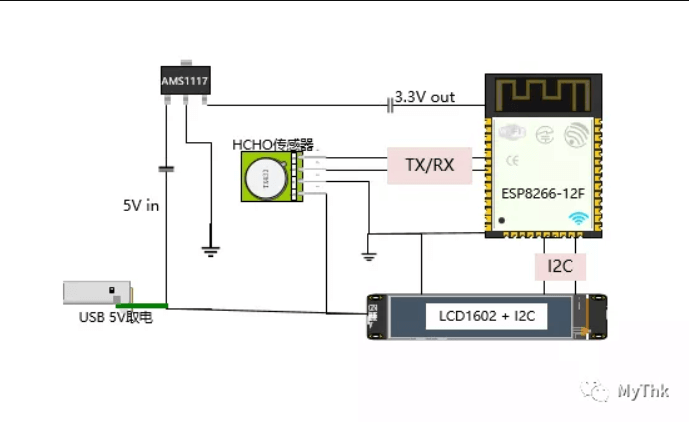

esp8266主控版本的结构更为简单，通过5V usb取电，由5v转固定3.3v版本的ams1117提供3.3v供电（esp8266），传感器采用主动模式，由esp8266主动询问并获取数据，由wifi连接送到服务器，而由于esp8266的IO接口限制（从性价比考虑，12F能以低廉的价格提供较多的IO，而相对地，如果IO数量要求不高，尤其是用于产品量产的情况下，可以采用01S型号，如果接口、Flash要求较高，可以不采用esp8266，而是考虑更高规格的esp32），LCD1602通过I2C转接板，和esp8266通信可以只占用两个接口。

ESP8266系列模组技术规格：

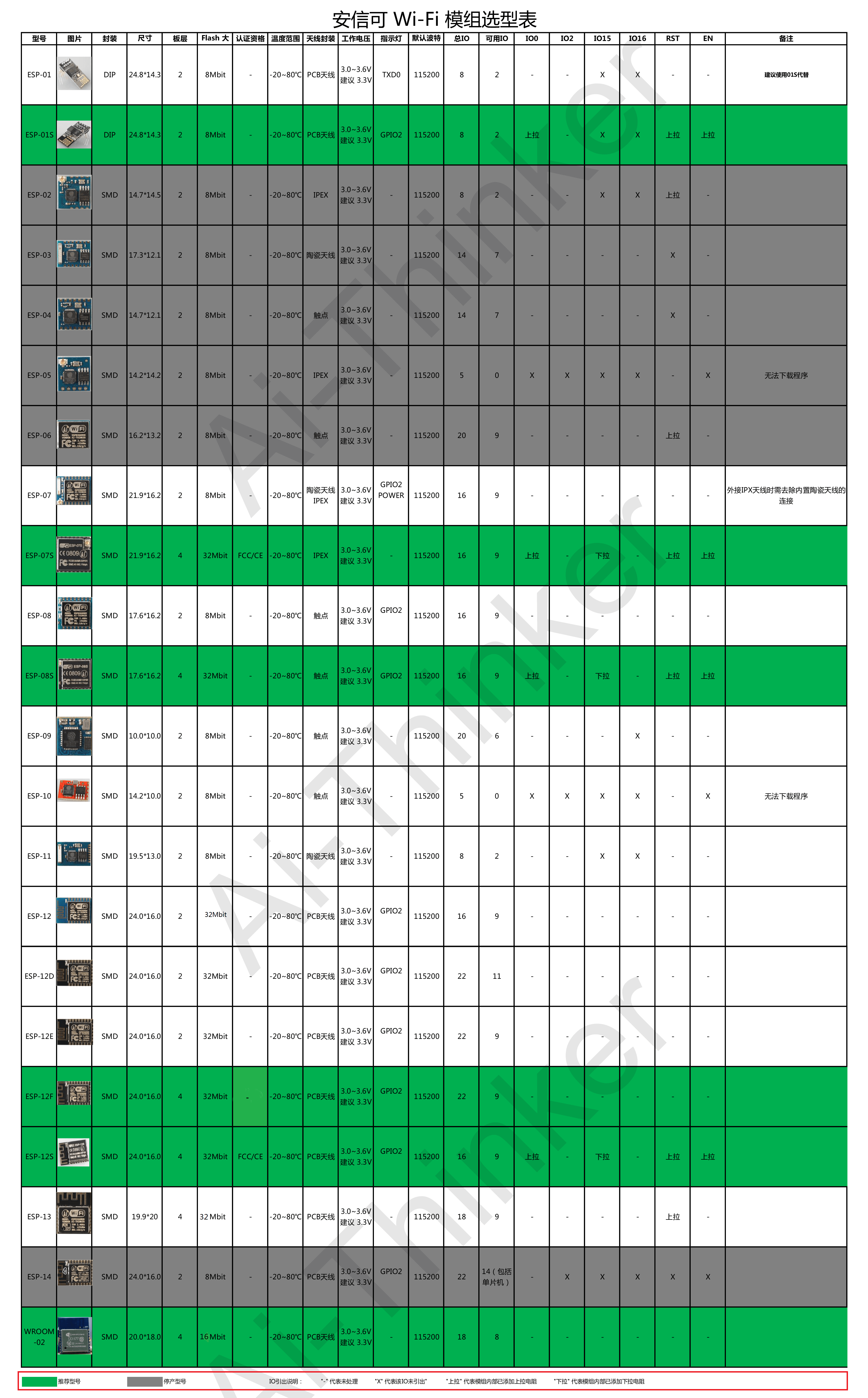

安信可wifi模组选型表：
http://wiki.ai-thinker.com/_media/esp8266/esp8266_module_list.png

（其实01S和12F其实也只是5块钱和8块钱的区别）

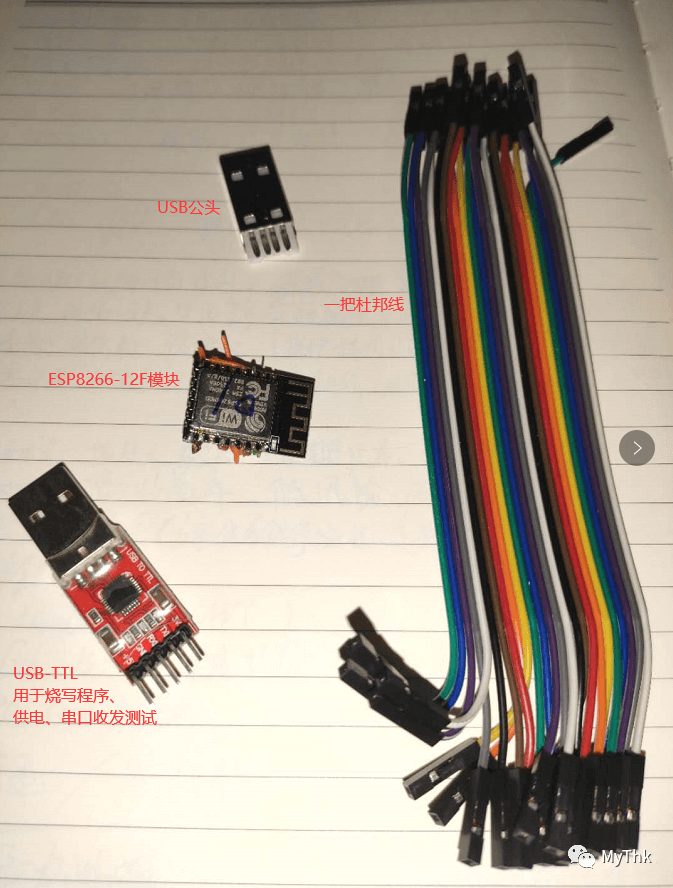

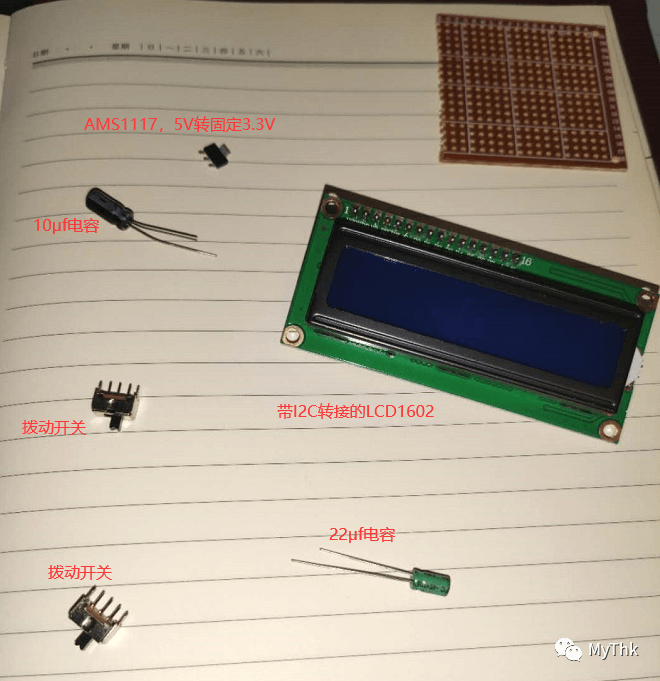

项目用到的组件：

Arduino/ESP8266 QuickStart

开发环境：

  • esp8266和arduino都可以使用C/C++风格的Arduino IDE来进行开发，不同的是前者需要额外引入相关的开发板定义并下载类库。
  • 资源：
    • arduino中文社区 https://www.arduino.cn/
    • wiki https://wiki.arduino.cn/
    • ide下载 https://www.arduino.cc/en/Main/Software
  • arduino开发板的开发比较简单，打开IDE直接就可以垒代码。
  • esp8266开发需要：
    • 添加开发板定义，文件 -> 首选项 -> 附加开发板管理器网址中填入 http://arduino.esp8266.com/stable/package_esp8266com_index.json ；
    • 工具 -> 开发板 -> 开发板管理器 -> 找到esp8266并下载安装（因为需要从github下载，所以速度会极慢，耐心等待，或者自行从网上搜索离线安装的方法吧）；
    • 待下载完成后，即可在 工具 -> 开发板 中找到新安装的esp8266。
  • esp8266的工作模式：
    • 烧录模式：需要GPIO 0接地；
    • 工作模式：需要GPIO 0与GND断开；
    • 可以在GPIO 0与GND中间加一个拨片开关，方便快速切换；
    • RESET引脚接地建议使用触点开关，因为我手头没有，所以才用拨片开关。
  • LCD1602直连，需要用到LiquidCrystal库，较低版本的ide中默认不带，需要自行下载，操作方法是由工具菜单中的管理库菜单项打开库管理器，搜索LiquidCrystal后，下载安装，并在头部将库引入#include <LiquidCrystal.h>。
  • LCD1602的I2C连接，需要用到LiquidCrystal_I2C库，使用方法同上，唯一不同的是库名为LiquidCrystal_I2C。
  • 其它外设、功能所依赖的库的流程和上面一样，ide如果安装过，直接引入使用，如果没安装过，在库管理器中下载再引入使用。
void setup() {
  //开机运行的代码，只会运行一次
}

void loop() {
  //开机代码执行后，循环运行loop中的代码
}

串口

  • 串口分为硬串口和软串口；
  • 软串口可以由任意IO接口定义而来，但是没有缓存，同时只能监听一个；
  • 连线方式：开发板的TX/RX接外设的RX/TX，收发对调；
  • 没有库依赖；
Serial.begin(9600);//定义串口波特率，默认格式为8N1
Serial.print("A");//打印字符
Serial.write(65);//打印ASCII码对应的字符
while (Serial.available()) {
    int val = Serial.read();
    //……
}

WIFI

  • 依赖ESP8266HTTPClient库；
#include <ESP8266WiFi.h>
WiFi.begin("ssid", "112233445566");
//通过指定的wifi名和密码连接wifi
while (WiFi.status() != WL_CONNECTED)
{
    //检测到wifi连接未建立
}
String ip = WiFi.localIP();//获取wifi的IP

LCD1602和LCD1602_I2C

  • 前者依赖LiquidCrystal库，后者依赖LiquidCrystal_I2C库；
  • 连线方式：直连LCD1602模块采用4线或8线连接模式，I2C采用SCL/SDA两根线连接，前者适合IO宽裕的情况，需要占用6个引脚，后者只需要占用两个引脚。
  • 只支持英文字库，也可以自定义点阵，但是1602每个字符只有5*8像素，显示复杂内容会很难分辨，因此有更复杂需求时应该选择更好的屏幕，用合适的设备做合适的事情。
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);
//I2C地址0x27，16行，2列
//模块地址是固定的，具体数值请参考说明书或厂商相关文档。

#include <LiquidCrystal.h>
LiquidCrystal lcd(7, 6, 5, 4, 3, 2);
//通过6个IO接口驱动屏幕
//代表rs, en, d4, d5, d6, d7引脚

lcd.init();//初始化
lcd.clear();//清除屏幕
lcd.print("ABCD123456");//输出内容
lcd.backlight();//背光开启
lcd.noBacklight();//背光关闭
lcd.setCursor(x,y);//移动光标到x列y行

HTTPClient

  • 依赖ESP8266HTTPClient库；
#include <ESP8266HTTPClient.h>
const char *headerKeys[] = {"tomorrow", "timestr", "light"};
//一般API在返回复杂内容时，会用Json序列化结果，
//用ResponseHeader的好处是无需让开发板省去
//反序列化的过程。
void weather(){
  HTTPClient http;
  String req = "/Api/Weather";
  http.begin("http://***.com", 83, req);
  http.collectHeaders(headerKeys, 3);
  //保存headerKeys数组中ResponseHeader
  http.addHeader("User-Agent", "ESP8266-12F", true);
  //设置httpRequestHeader
  http.GET();
  String result=http.getString();
  //获取http的结果
  String disp=http.header("timestr");
  lcd.print(disp);
  lcd.setCursor(0,1);
  lcd.print(result);
  String light=http.header("light");
  if(light=="on"){
    lcd.backlight();
  }else{
    lcd.noBacklight();
  }
  delay(3000);//延迟3秒

  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("TOMORROW: ");
  lcd.setCursor(0,1);
  disp=http.header("tomorrow");
  lcd.print(disp);
}

甲醛传感器模块：

  • 项目所用的是型号为wz-s的电化学气体传感器；
  • 需要保存在无干扰环境里，否则会需要较长的时间进行校零（自动进行）；
  • 测试会被其它易挥发成分干扰；
  • 传感器具有使用有效期；
  • 不同传感器灵敏度不一样，电化学传感器灵敏度更高，而且很多传感器是污染物检测传感器冒充的。
  • 参数：
输入电压：3.3v ~ 5v
分辨率：0.001ppm
串口：9600, 8N1

设置主动模式：ff 01 78 40 00 00 00 00 47
设置问答模式：ff 01 78 41 00 00 00 00 46
请求数据命令：ff 01 86 00 00 00 00 00 79
返回数据示例：ff 86 00 2A 00 00 00 20 30
返回数据中包含两种单位的，按需选择。
甲醛浓度换算关系：1ppm=1.228 mg/m3
国家标准：室内甲醛浓度小于80μg/m3为合格
012345678
起始命令高位低位保留保留高位低位校验
0xFF0x86μg/m3μg/m3ppbppb
#include <ESP8266WiFi.h>
#include <LiquidCrystal_I2C.h>
#include <ESP8266HTTPClient.h>
LiquidCrystal_I2C lcd(0x27,16,2);
int flag=0;
int arr[9];
int idx;
bool light=false;
const String host = "http://server.server.server";
const char *headerKeys[] = {"tomorrow", "timestr", "light"};
const int cmd0[]={0xff,0x01,0x78,0x41,0x00,0x00,0x00,0x00,0x46};
const int cmd1[]={0xff,0x01,0x86,0x00,0x00,0x00,0x00,0x00,0x79};
void setup() {
  Serial.begin(9600);
  lcd.init();
  for (int i = 0; i < 9; i++) {
    arr[i] = -1;
    Serial.write(cmd0[i]);
  }

  flag=false;
  WiFi.begin("ssid", "12341234");
  while (WiFi.status() != WL_CONNECTED)
  {
    lcd.clear();

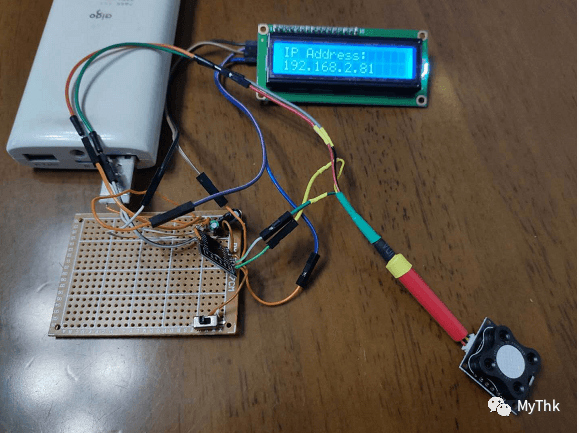

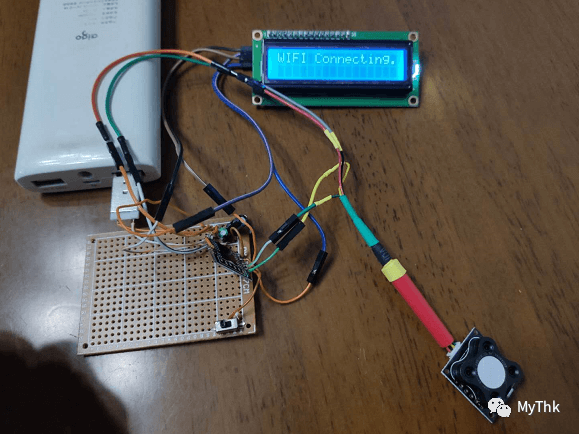

    lcd.print("WIFI Connecting.");
    if(flag){
      lcd.backlight();
    }else{
      lcd.noBacklight();
    }
    flag=(flag+1) % 3;
    delay(500);
  }
  lcd.backlight();
  delay(3000);
}

void loop() {
  lcd.clear();
  lcd.setCursor(0,0);
  flag = (flag + 1) % 3;
  switch(flag){
    case 0:
      lcd.print("IP Address:");
      lcd.setCursor(0,1);
      lcd.print(WiFi.localIP());
      break;
    case 1:
      weather();
      break;
    case 2:
      for(int i=0;i<9;i++){
        Serial.write(cmd1[i]);
      }
      while (Serial.available()) {
        int val = Serial.read();
        idx = idx + 1;
        arr[idx] = val;
      }
      HTTPClient http;
      idx = -1;
      String reqx = "/Api/Ch2o?value=";
      String para2 = String(arr[2] * 256 + arr[3]);
      String req = "/Api/Log?id=";

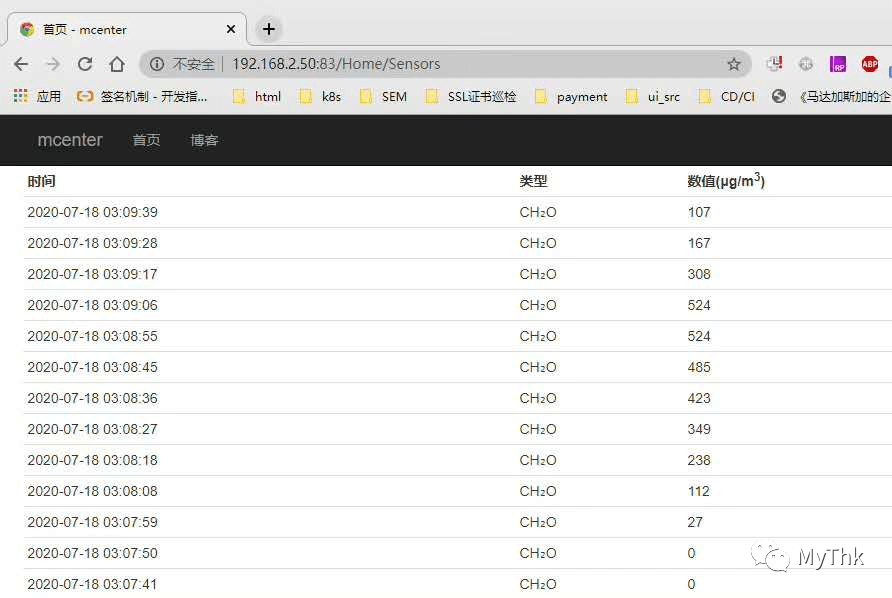

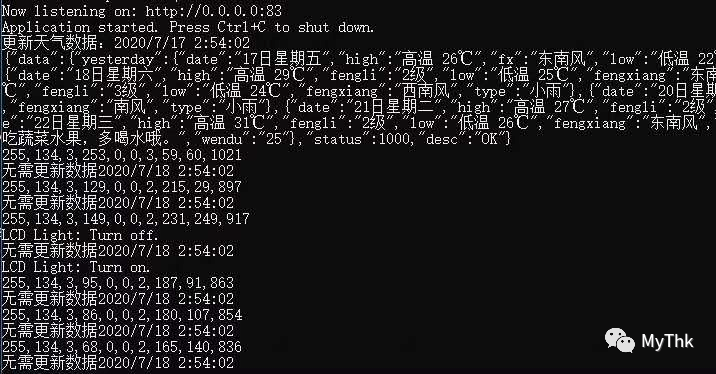

      //Log接口只用于服务器控制台打印
      for (int i = 0; i < 9; i++) {
        req += String(arr[i]);
        req += ",";
        arr[i] = -1;
      }
      req += para2;
      reqx += para2;

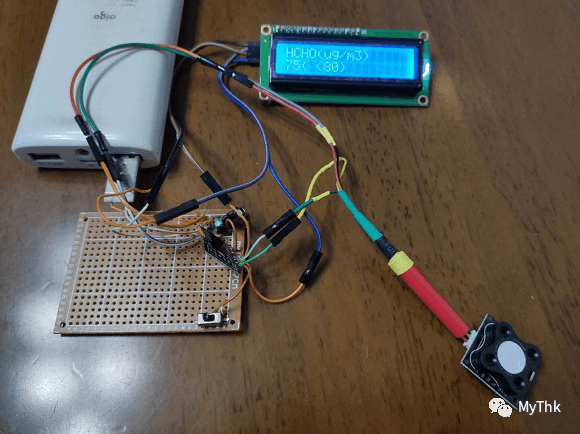

      lcd.print("HCHO(ug/m3)");
      lcd.setCursor(0,1);
      lcd.print(para2);
      lcd.print(" (VT<80)");
      http.begin(host, 83, req);
      http.addHeader("User-Agent", "ESP8266", true);
      http.GET();
      http.begin(host, 83, reqx);
      http.addHeader("User-Agent", "ESP8266", true);
      http.GET();
      break;
  }
  delay(2000);
}
void weather(){
  HTTPClient http;
  String req = "/Api/Weather";
  //常用天气预报接口均为中文，为了免去esp8266进行解析，
  //在服务器上请求天气并返回格式化的结果
  http.begin(host, 83, req);
  http.collectHeaders(headerKeys, 3);
  http.addHeader("User-Agent", "ESP8266-12F", true);
  http.GET();
  String result=http.getString();

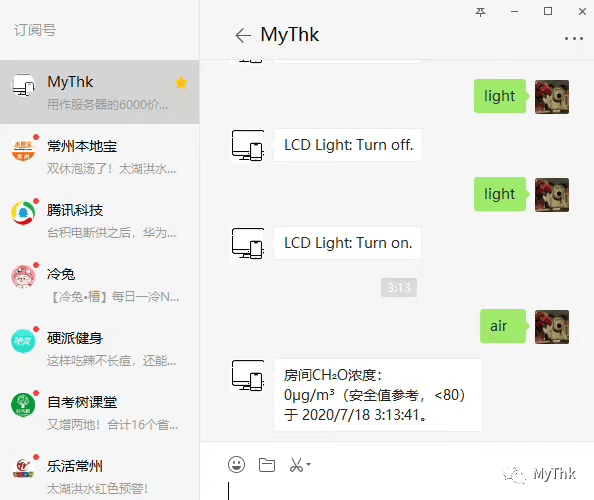

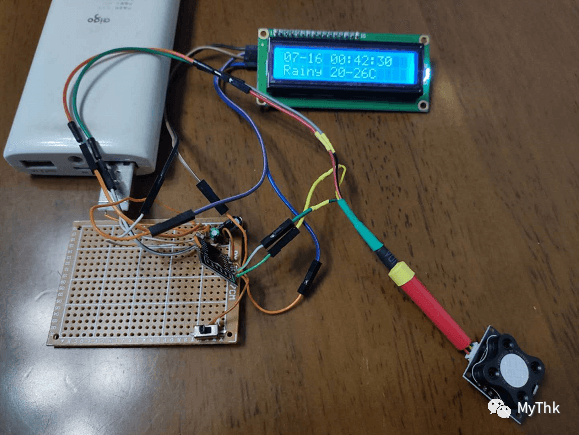

  String disp=http.header("timestr");//天气接口调用时间
  lcd.print(disp);
  lcd.setCursor(0,1);
  lcd.print(result);
  String light=http.header("light");//是否开灯
  if(light=="on"){
    lcd.backlight();
  }else{
    lcd.noBacklight();
  }
  delay(3000);

  lcd.clear();
  lcd.setCursor(0,0);

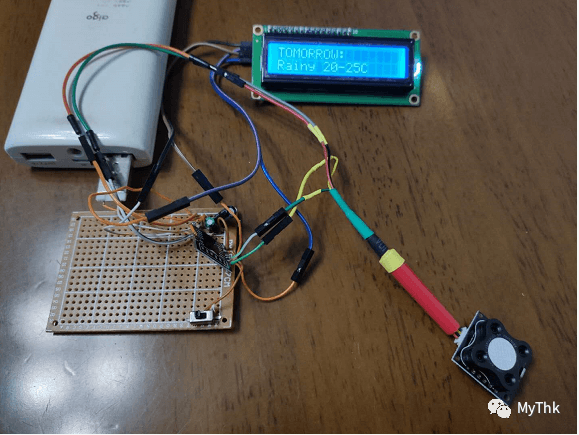

  lcd.print("TOMORROW: ");
  lcd.setCursor(0,1);
  disp=http.header("tomorrow");//明日天气
  lcd.print(disp);
}
