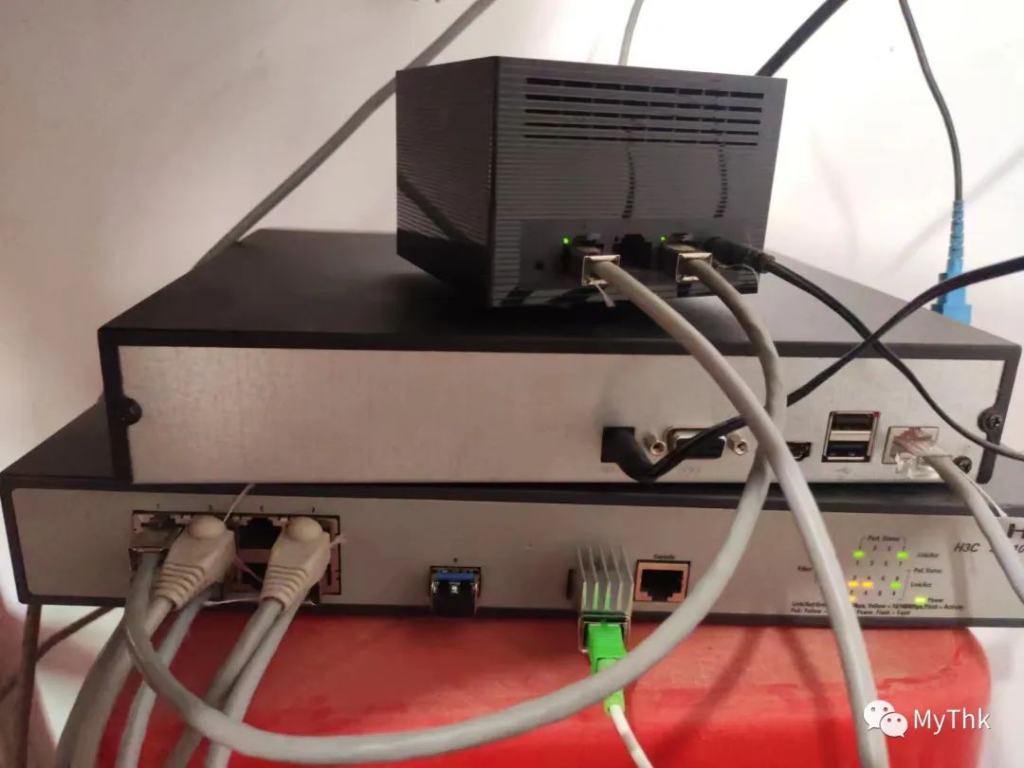

入了一台二手H3C 5110系列的10口POE交换机,双千兆光+8口千兆POE,替换掉原来的All in boom。

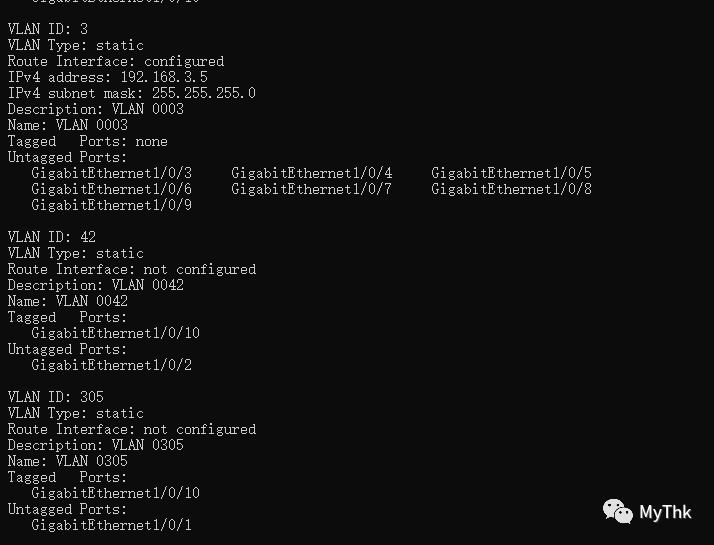

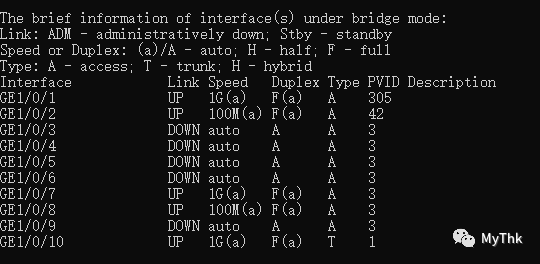

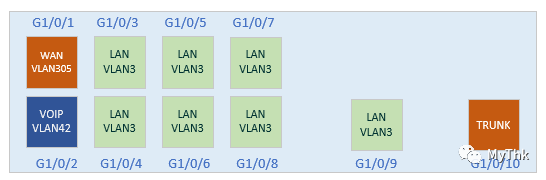

先划端口:

  • VLAN305走互联网,分G1/0/1,下接路由器的WAN接口;

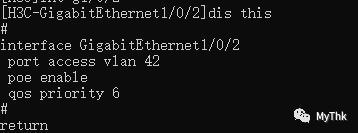

  • VLAN42走语音,分G1/0/2(光猫里的802.1p优先级为6,所以在交换机也相应设置一下);
  • 猫棒上有多个VLAN,接到G1/0/10,模式为Trunk;
  • 剩下接口划给VLAN3走内网,随便挑一个接路由器的LAN口。

光猫是坏文明。
